ST10-4070(ST70S)

水平多关节机器人汇聚了APE公司先进技术,可以以高速度、高精度、高效率进行立体搬运、挑选、插入、排列、涂胶、装配等工作。 优秀的产品设计、高效的控制系统、便捷的人机交互,令生产效率大幅度提升。

  •

    高刚性低惯性小包络:通过机械手臂体拓扑优化,实现了高刚性低惯性臂体;采用水平布线的方式,极大降低了机械手包络空间,方便客户系统布局及使用;

  •

    造型美观:机械手本体采用无螺钉的设计理念,配合精美的流线造型,塑造工业艺术品;

  •

    选型覆盖面广:400mm与600mm 臂展两款主打产品,并可选择300mm、500mm、700mm、800mm、1000mm等范围,支持定制。

形式ST10-4070(ST70S)
安装方式桌面
构型水平多关节型
动作自由度4
驱动电机交流伺服电机
负载额定质量5Kg
最大质量10Kg
Joint#3最大下压力250N
第四关节容许
惯量力矩
额定惯量0.05Kg.㎡
最大惯量0.25Kg.㎡
各轴运动功率Joint#1
750W
Joint#2
400W
Joint#3
200W
Joint#4
200W
手臂长度大臂325mm
二臂375mm
最大可达半径
700mm
最大速度Joint#1330°/s
Joint#2450°/s
Joint#31100mm/s
Joint#42000°/s
标准循环时间0.38s
工作空间Joint#1
±132°
Joint#2
±150°
Joint#3
200mm
Joint#4
±360°
重复定位精度Joint#1 + Joint#2±0.02mm
Joint#3±0.01mm
Joint#4±0.01°
本体重量(不包括线缆)27Kg
用户电路15 Pin     9Pin
用户气路ф4mmx2,ф6mmx2
环境规格标准:IP20,可选:IP65

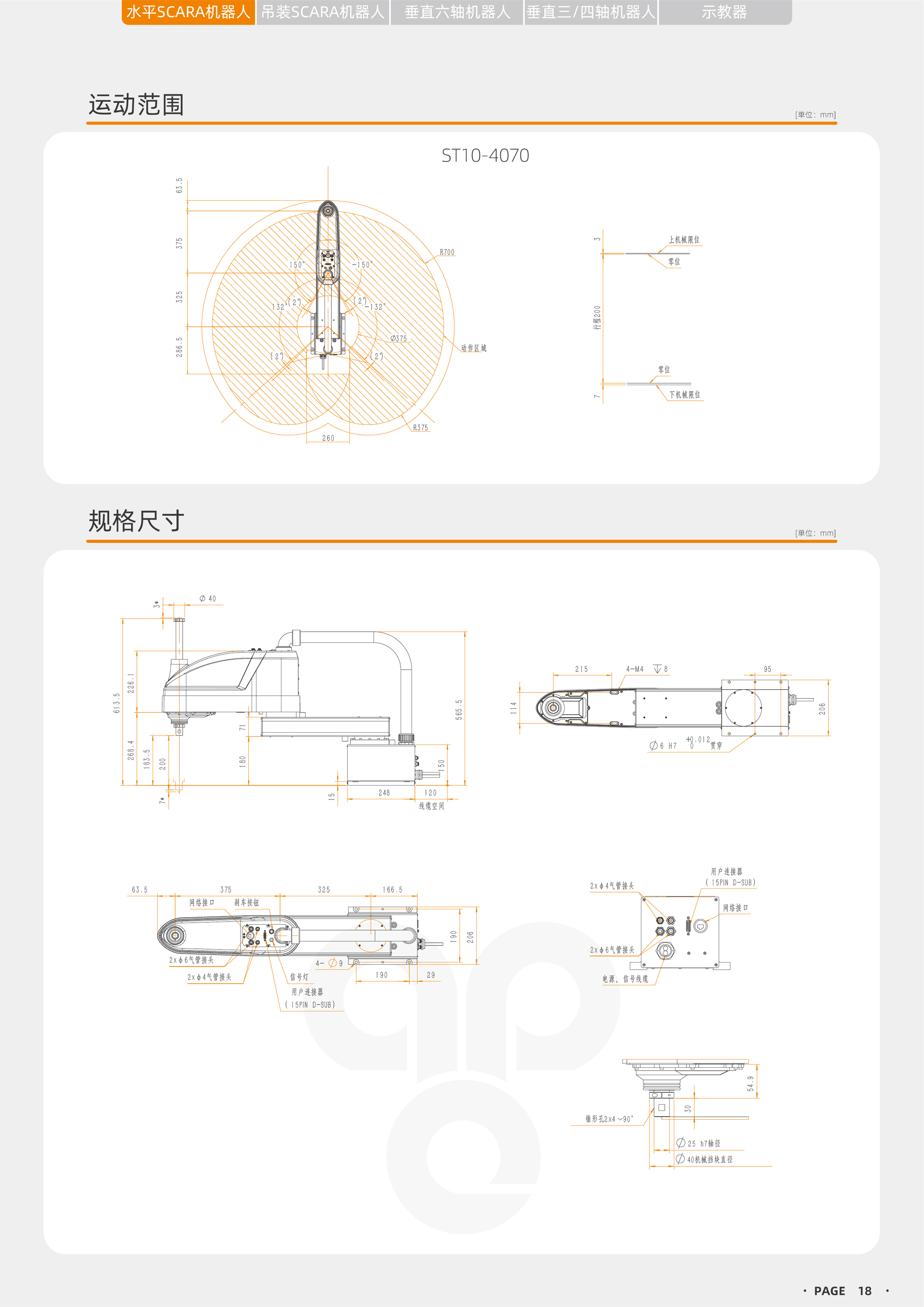

CAD-3D资料下载
