水平SCARA机器人汇聚了APE公司先进技术，可以以高速度、高精度、高效率进行立体搬运、挑选、插入、排列、涂胶、装配等工作。 优秀的产品设计、高效的控制系统、便捷的人机交互，令生产效率大幅度提升。
高刚性低惯性小包络：通过机械手臂体拓扑优化，实现了高刚性低惯性臂体；采用水平布线的方式，极大降低了机械手包络空间，方便客户系统布局及使用；
造型美观：机械手本体采用无螺钉的设计理念，配合精美的流线造型，塑造工业艺术品；
选型覆盖面广：400mm与600mm 臂展两款主打产品，并可选择300mm、500mm、700mm、800mm、1000mm等范围，支持定制。

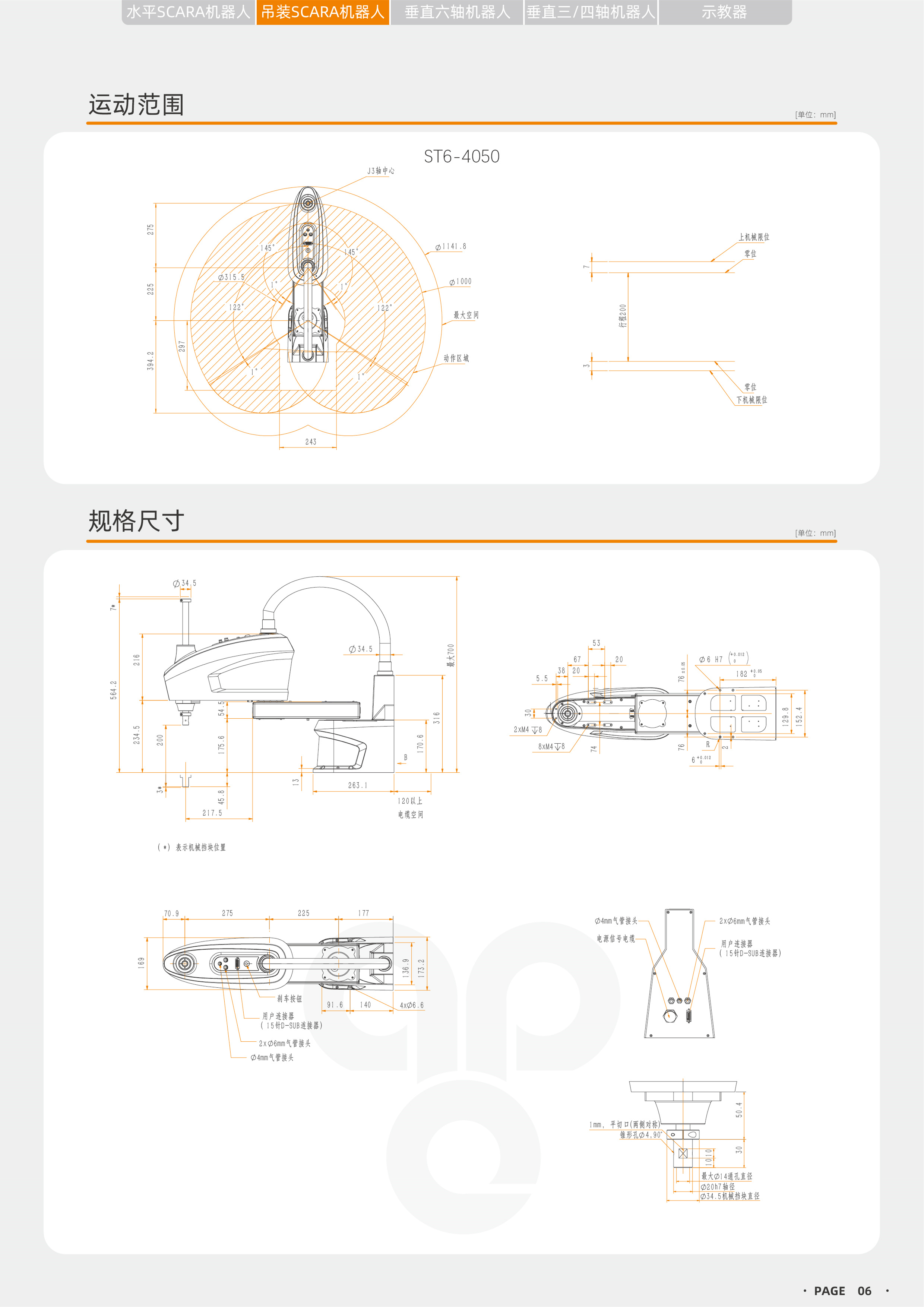

| 形式 | ST6-4050(ST50) | |
安装方式 | 桌面 | |
构型 | 水平多关节 | |
动作自由度 | 4 | |
驱动电机 | 交流伺服电机 | |
负载 | 额定质量 | 2Kg |
最大质量 | 6Kg | |
第四关节容许惯量力矩 | 额定惯量 | 0.011Kg.㎡ |
最大惯量 | 0.13Kg.㎡ | |
J3轴最大下压力 | 150N | |
| 各运动轴功率 | Joint#1 | 400W |
| Joint#2 | 200W | |
| Joint#3 | 100W | |
| Joint#4 | 100W | |
手臂长度 | 大臂 | 225mm |
二臂 | 275mm | |
| 最大可达半径 | 500mm | |
| 工作空间 | Joint#1 | ±122° |
| Joint#2 | ±145° | |
| Joint#3 | 200mm | |
| Joint#4 | ±720° | |
最大速度 | Join#1+Join#2 | 6100mm/s |
Join#3 | 925mm/s | |
Join#4 | 1875°/s | |
| 标准循环时间 | 0.369s | |
重复定位精度 | Join#1+Join#2 | ±0.02mm |
Join#3 | ±0.01mm | |
Join#4 | ±0.01° | |
本体重量（不包括线缆） | 22.5Kg | |
用户电路 | 15 Pin D-sub | |
用户气路 | ф4mmx1，ф6mmx2 | |
环境规格 | IP20 | |
| CAD-3D资料下载 | CAD&3D | 服务中心→下载中心 |
